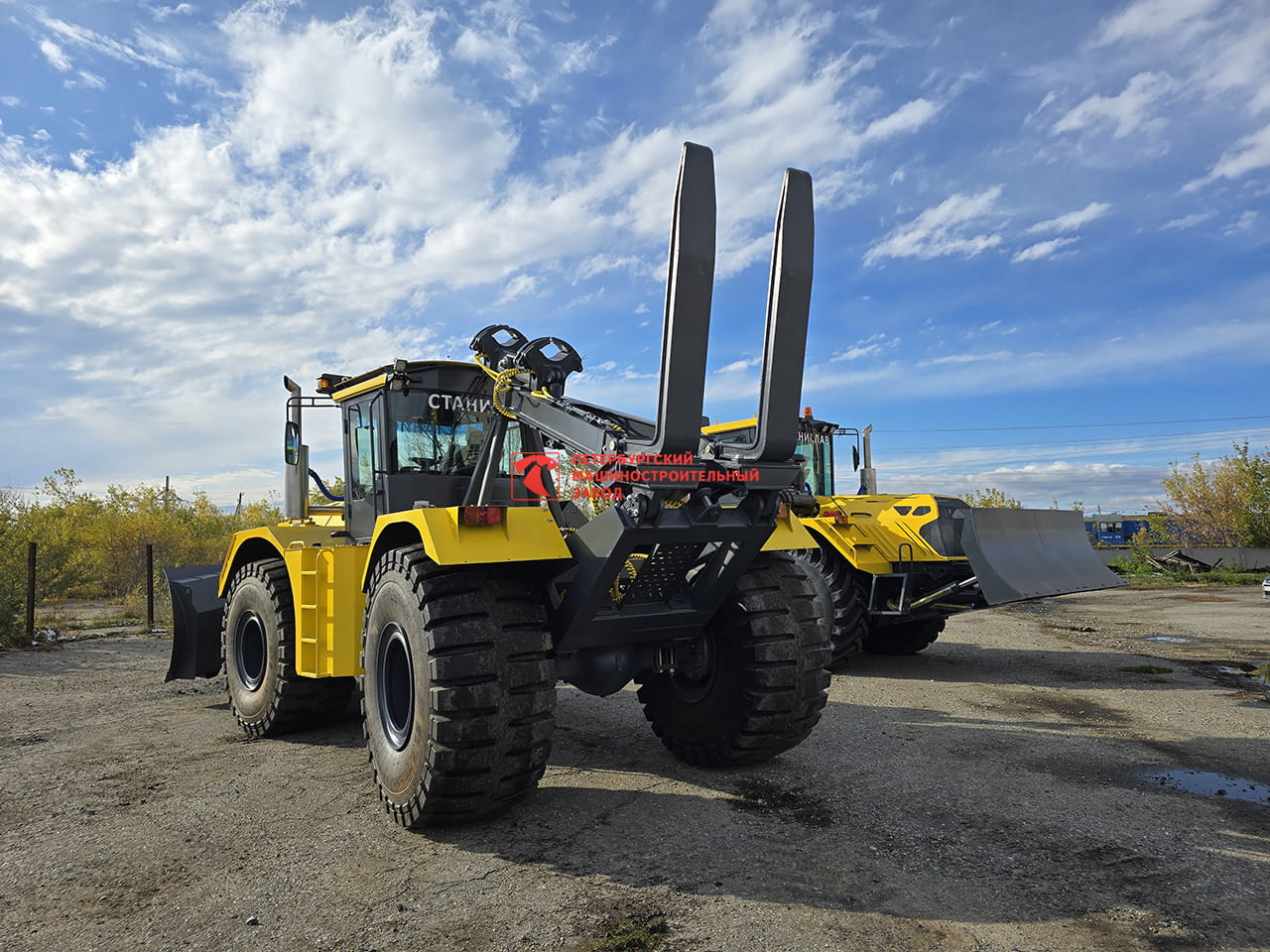

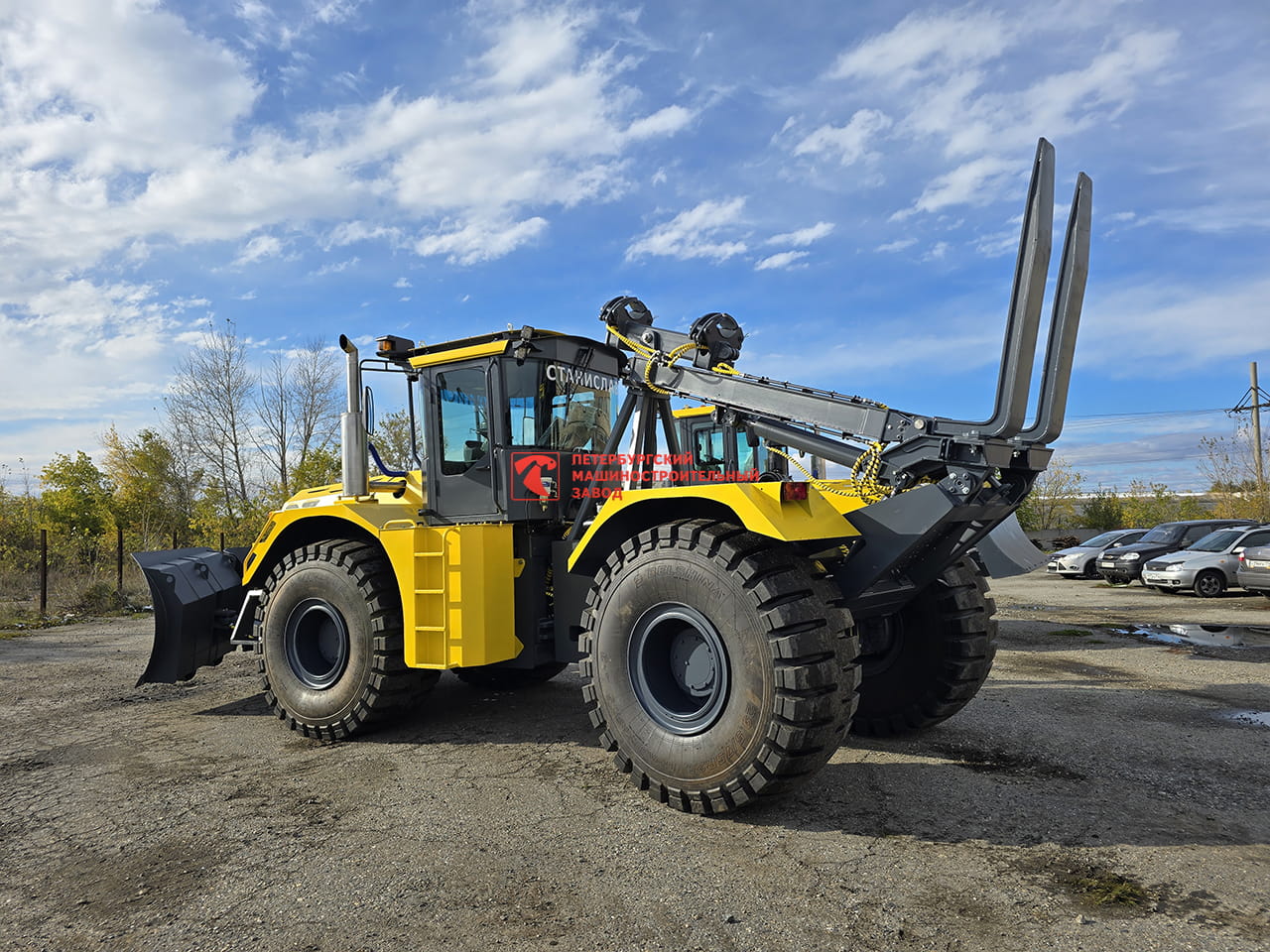

Опороперевозчик-кабелеперевозчик СТАНИСЛАВ-704-4Р-МПО2 (с функцией перевозки ЯКНО), с устройством для намотки кабеля и быстросъёмной катушкой, многофункциональная машина 3в1
Многофункциональная комбинированная машина - модификация Опороперевозчик-кабеленамотчик СТАНИСЛАВ-704.
Внесение изменений в гидравлическую систему и в конструкцию навесного оборудования (захвата опоры), а также создание отдельной конструкции кабеленамотчика с гидравлическим приводом и механизмом быстрой замены катушек, позволило расширить функциональные возможности Опороперевозчика СТАНИСЛАВ-704-4Р-МПО2, обеспечив его функциями кабеленамотчика (кабелеперевозчика).
Быстросъёмный механизм катушек (быстрой замены катушек) позволят при необходимости менять катушки с различной длиной и диаметром электрического кабеля, что исключает время наматывания и повышает производительность труда. Регулируемый механизм укладки кабеля позволяет изменять шаг укладки кабеля, что позволяет работать с кабелями различного диаметра.
Кабеленамоточное устройство устанавливается на вилы опороперевозчика СТАНИСЛАВ-704-4Р-МПО2 через БРС, опороперевозчик переоборудуется в кабеленамотчик в течение 3 минут.
! Новая разработка позволит сэкономить на приобретении отдельной машины - кабелеперевозчика.
В случае заинтересованности данной модификации просим обращаться на завод.
Технические характеристики
|
Общие технические характеристики |
|
|
Скорость движения max, км/час |
48 |
|
Конструкционная масса, не более, кг |
20 000 |
|
Габариты трактора не более, мм |
9 500 x 3 200 x 3 600 |
|
Кабина |
Кабина с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), отопитель, увеличенная обзорность, автомагнитола, кондиционер. Камера заднего вида. |
|
Капот |
Металлический |
|
Рама |
Шарнирносочлененная без трубы горизонтального шарнира с установкой шарнирных подшипников в проушинах соединения полурам, обеспечивающая поворот трактора путем сложением полурам относительно вертикальной оси. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности. |
|
Двигатель |
ЯМЗ-238М2 / ЯМЗ-238Д |
|
Номинальная мощность двигателя, кВт (л.с.) |
176 (240) / 243 (330) |
|
Предпусковой электрический подогреватель двигателя (220В) |
Установлен |
|
Звуковой сигнал заднего хода |
Установлен |
|
Радиатор охлаждения двигателя |
6-ти рядный 238-й модели |
|
Коробка перемены передач КП-8 (ОРИОН-8) |
Полуавтоматическая, быстрореверсивная с установленным гидротрансформатором. Общее кол-во передач: вперед – 4, назад – 4. Переключение передач и реверса гидромеханическое с помощью фрикционных муфт, раздельное, позволяющее изменять направление движения без выключения передачи. |
|
Мосты с автоматической блокировкой межколесного дифференциала (No-Spin) |
Передний мост с балансиром Тип главной передачи - спирально-зубчатая коническая; Тип конечной передачи – прямозубая; |
|
Рулевое управление |
На базе гидроруля и приоритетного клапана |
|
Объем топливного бака, л |
680,0 |
|
Шины |
БЕЛ-32 29,5/75 R25 |
|
Окраска |
Цвет оранжевый / жёлтый / корпоративный |
|
Тормозная система |
Пневмогидравлическая, тормоза дисковые, 4 тормозных суппорта на мосту. |
|
Воздушная система |
Воздухоочиститель типа циклон с системой эжекции |
|
Гидравлическое оборудование |
|
|
Приоритетный клапан Р-160L |
Установлен |
|
Гидроруль Е-1000Р |
Установлен |
|
Электрооборудование |
|
|
Напряжение, В |
24 |
|
Аккумуляторные батареи |
2 х 12V х190А/ч |
|
Рабочее оборудование |
|
|
Гидрофицированное оборудование МПО-2 С функциями: Дополнительно: Два положения установки вил подхвата основания опоры. Второе отвернутое положение установки вил предназначено для установки ЯКНО, (но с учетом изменения конструкции саней ЯКНО, которая обеспечит подхват вилами, необходимо сделать направляющие для вил в конструкции саней). |
Грузоподъёмность 6,0 т. С функциями: - Установки основания опоры (подопорника) на возвышенности или в заглубления, в том числе при расположении трактора на спуске или подъеме. Возможность установки опоры ЛЭП с основанием: При горизонтальном расположении трактора в диапазоне от -260 мм. до +660 мм. При подъеме трактора 10° в диапазоне от -285 до +460 При спуске трактора 10° в диапазоне от -160 до +570 - Захвата опоры ЛЭП с земли или штабеля в диапазоне: -290 мм до +570 мм. в том числе при расположении трактора на спуске или подъеме. - Установки опоры ЛЭП в основание - Транспортировка опоры вместе с основанием Грузоподъёмность 6,0 т. С функциями: - Установки основания опоры (подопорника) на возвышенности или в заглубления, в том числе при расположении трактора на спуске или подъеме. Возможность установки опоры ЛЭП с основанием: При горизонтальном расположении трактора в диапазоне от -260 мм. до +660 мм. При подъеме трактора 10° в диапазоне от -285 до +460 При спуске трактора 10° в диапазоне от -160 до +570 - Захвата опоры ЛЭП с земли или штабеля в диапазоне: -290 мм до +570 мм. в том числе при расположении трактора на спуске или подъеме. - Установки опоры ЛЭП в основание - Транспортировка опоры вместе с основанием - Раздельная транспортировка основания и опоры |
|
Устройство фиксации опоры ЛЭП |
Установлено |
|
Доп. комплектация |
Устройство для намотки кабеля с быстросъёмной катушкой и с механизмом укладки кабеля. Устанавливается и транспортируется на вилах опороперевозчика СТАНИСЛАВ-704-4Р-МПО2 (приложение № 1) |
|
Гидрофицированное бульдозерное оборудования на подмоторной полураме |
Управление – гидравлическое Размеры отвала: Ширина: 3 200 мм Высота: 1 100 мм Макс. высота подъема 800 мм Угол установки отвала в грейдерное положение ±26 º Угол перекоса + 11º |
Многофункциональный опороперевозчик СТАНИСЛАВ-704-4Р-МПО2, оснащенный полуавтоматической с гидротрансформатором и быстрым реверсом трансмиссией, которая является оптимальной для использования с опороперевозчиком, позволяет точно, без рывков подъезжать к основанию опоры (подножнику) и производить захват опоры, быстро менять направление движения, что в свою очередь обеспечивает повышение производительности труда.
В комплектации:
* многофункциональное оборудование для перевозки опор МПО-2, грузоподъёмность 6,0 т.;
* модификация - два положения установки вил подхвата основания опоры. Второе отвернутое положение установки вил предназначено для установки ЯКНО;
* Двигатель на выбор: ЯМЗ-238М2 (240 л.с.) / ЯМЗ-238Д (330 л.с.);
* полуавтоматическая быстрореверсивная КПП КП-8 (ОРИОН-8) с ГТР;
* многослойные шины БЕЛ-32 на разборных дисках, предназначенные для установки на промышленную технику 29,5/75 R25;
* гидрофицированное бульдозерное оборудование на подмоторной полураме (3200*1100);
* мосты с автоматической блокировкой межколёсного дифференциала (No-Spin);
* кондиционер;
* Устройство для намотки кабеля с быстросъёмной катушкой (2 шт.) и с механизмом укладки кабеля.
Устанавливается и транспортируется на вилах опороперевозчика СТАНИСЛАВ-704-4Р-МПО2 (рис. приложение № 1)
Вращение катушки и механизм укладки кабеля, обеспечивающий равномерную укладку кабеля, работает от гидравлического привода (управление из кабины).
Быстросъёмная катушка позволяет заранее наматывать кабели необходимой длины и производить быструю замену, что увеличивает дневную производительность труда.
*По желанию заказчика возможно изготовление дополнительной катушки
ПРЕИМУЩЕСТВА Опороперевозчика «СТАНИСЛАВ» МПО2.
Оборудование опороперевозчика МПО-2 является многофункциональным:
- функция установки опоры вместе с основанием на высоте в диапазоне от -260 мм до + 660 мм. от уровня горизонта, а также позволяет устанавливать опору вертикально при нахождении самого трактора на подъёме, либо спуске.
- функция захвата опоры с земли, в том числе выше либо ниже уровня горизонта.
- функция установки опоры в основание и транспортировки опоры и основания, как в собранном виде, так и раздельно.
- предусматривает работу с подножником, установленным на разной высоте и при различном наклоне самого трактора (конструкция опороперевозчика МПО2 на базе трактора «СТАНИСЛАВ» была разработана с учетом требований и пожеланий представителей различных ГОКов). Оборудование МПО2 позволяет отдельно произвести захват опоры и установить его в подножник, независимо какой будет форма: трапеция или параллелепипед.
- в конструкции базового трактора «СТАНИСЛАВ» поперечный перекос осуществляется за счет балансира подмоторного моста. В этом случае опрокидыванию опоры препятствует вся масса трактора за исключением массы подмоторного (переднего) моста и передних колес. При такой конструкции сопротивление опрокидыванию несколько раз выше.
- имеет увеличенную обзорность за счет габаритов капота, что позволяет использовать бульдозерное оборудование более эффективно, как полноценный бульдозер.
Обращаем Ваше внимание:
При проектировании опороперевозчика на базе колесного трактора были применены новые технические решения, на которые получены патенты на полезные модели:
1. Патент № 177418 «АГРЕГАТ ДЛЯ МОНТАЖА И ПЕРЕВОЗКИ ОПОР ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ»
2. Патент № 177898 «КОЛЕСНЫЙ ТРАКТОР-ОПОРОПЕРЕВОЗЧИК»
3. Патент № 182298 «АГРЕГАТ ДЛЯ МОНТАЖА И ПЕРЕВОЗКИ ОПОР ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ»
